سیکلون چیست؟
سیکلون یک محفظه استوانه ای – مخروطی است که با ایجاد جریان چرخشی (ورتکس)، ذرات را تحت تاثیر نیروی گریز از مرکز به سمت دیواره ها پرتاب و از جریان اصلی جدا میکند.
در بسیاری از خطوط تولید، وجود گردوغبار یک واقعیت همیشگی است.کنترل این ذرات نه تنها برای رعایت استانداردهای زیست محیطی اهمیت دارد، بلکه محافظ تجهیزات ، افزایش بهره وری، کاهش استهلاک و بهبود ایمنی کارکنان را نیز تضمین میکند. سیکلون یا غبارگیر سیکلونی به دلیل سادگی، نبود قطعات متحرک، هزینه سرمایهگذاری و نگهداری نسبتا کم و مقاومت در برابر دما، همچنان یکی از اولین انتخاب ها برای جداسازی ذرات جامد از جریان هوا و گاز است (به خصوص به عنوان پیش فیلتر قبل از فیلتر کیسه ای یا الکتروفیلتر)
سازوکار این سازه را بصورت خلاصه میتوان اینطور بیان کرد:
- ورود جریان آلوده: گاز یا هوا از طریق دهانه ورودی (معمولا مماسی) وارد بدنه استوانه ای می شود.
- ایجاد چرخش مارپیچی: به دلیل ورود مماسی، جریان به شکل مارپیچ رو به پایین حرکت میکند.(چیزی شبیه گردباد)
- تفکیک ذرات: ذرات درشت تر تحت نیروی گریز از مرکز به دیواره نزدیک شده، سرعت شان کم می شود و به بخش مخروطی و نهایتا قیف جمع آوری منتقل میگردند.
- خروج هوای تمیز: بخش عمده جریان تمیز از طریق لوله خروجی مرکزی (Vortex Finder) به سمت بالا تخلیه می شود. ( خروجی هوا بستگی به سفارش مشتری میتواند بصورت بغل زن یا بالازن تعبیه شود اما بصورت معمول بوسیله یک زانو بعنوان خروجی بغل زن تولید می گردد.)
- تخلیه گرد وغبار: پودر جمع شده (منظور ذرات جامد جدا شده) در قیف پایینی سیکلون توسط دریچه خروجی (با عنوان دریچه ی ستاره ای هم شناخته می شود) بدون ایجاد نشتی هوا، تخلیه میگردد.
نکته مهم : این دریچه ستاره ای بدلیل یکطرفه بودن، اجازه ورود هوا از بیرون به داخل قیف را نمیدهد.
عوامل موثر در جداسازی ذرات توسط سیکلون
- اندازه ذرات و توزیع دانه بندی: هرچه ذره درشت تر باشد، جداسازی آسان تر است.
- سرعت مماسی یا میدان گردابی: سرعت بالاتر جریان چرخشی هوا، نیروی گریز از مرکز را افزایش میدهد و باعث جداسازی راحت تر میشود ولی باید دقت نمود زیاده خواهی این عمل باعث افت فشار هم بیشتر می شود.
- هندسه سیکلون: قطر بدنه (میتوان بین 50 سانتیمتر تا 300 سانتیمتر تولید نمود)، طول استوانه، طول و قطر لوله خروجی، زاویه مخروط و ابعاد ورودی همگی مؤثرند.

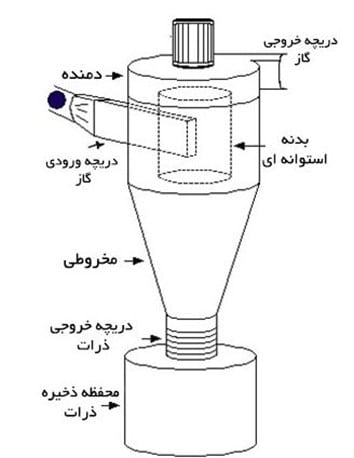

عکس و شماتیک سیکلون هوا

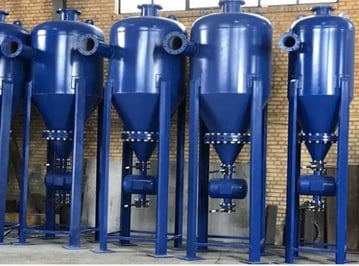

انواع سیکلون و تفاوت آن ها
- سیکلون تک محوره (Single Cyclone):
رایج ترین مدل با یک بدنه استوانه ای – مخروطی. مناسب برای دبی های متوسط تا بالا.
- مولتیسیکلون (Multi-Cyclone):
مجموعه ای از سیکلون های کوچک موازی در یک محفظه. برای دبی های زیاد و جداسازی ذرات ریزتر کاربرد دارد؛ افت فشار و هزینه بیشتر است اما راندمان نیز بالاتر می رود.
- سیکلون ضدسایش – ضدخوردگی:
با متریال یا روکش های مقاوم برای ذرات ساینده یا محیط های خورنده (مثلا آلیاژهای ضدسایش، سرامیکی، لاستیکی).
مزایا و محدودیت های سیکلون
مزایا
- قیمت مناسب نسبت به کارایی سازه در قیاس با سایر دستگاه از جمله اسکرابر
- توان کار در دماهای بالا (بسته به متریال و جنس بدنه)
- مقاومت در برابر رطوبت نسبی (نسبت به فیلترهای الیافی)
- پیش فیلتر عالی برای کاهش بار ورودی به بگ فیلتر یا الکتروفیلتر
- ابعاد نسبتا فشرده و نصب ساده
محدودیتها
- راندمان کمتر برای ذرات خیلی ریز (معمولا ذرات نباید زیر 2 تا 5 میکرون باشند.)
- حساسیت به نشتی در ناحیه تخلیه (نشتی باعث برگشت گردوغبار می شود)
- امکان سایش در جریان های هوای دمنده پرسرعت در صورتیکه ذرات خاصیت خوردگی یا سایش داشته باشند.
کاربردهای رایج سیکلون در صنعت
صنایع تولید سیمان، گچ، آهک: پیشجداسازی گردوغبار آسیاب ها و کوره ها
فولاد و ریختهگری: کنترل غبار حاصل از ذوب و تخلیه
چوب و مبلمان: جمع آوری خاک اره و گرد سنباده
غلات، آرد و خوراک دام: کنترل ذرات سبک و الیافی
معیارهای کلیدی برای انتخاب و خرید سیکلون
برای انتخاب دقیق، این پارامترها را قبل از سفارش باید در دسترس داشت:
- دبی حجمی گاز (m³/h یا m³/s) در شرایط عملیاتی (دمای واقعی).
- تعیین فشار و دما
- ترکیب و ماهیت گاز: خورنده – غیرخورنده، قابل اشتعال، سمی.
- بار جرمی ذرات (g/Nm³ یا mg/Nm³) و توزیع اندازه ذرات (PSD یا Particle Size Distribution).
- رطوبت نسبی و احتمال چسبندگی یا توده شدن پودر.
- حداکثر افت فشار مجاز و توان فن موجود.
- محدودیت های فضایی جهت لوله کشی
- نیاز به استانداردهای ایمنی انفجار غبار (مثل نیاز به دریچه های رهاساز فشار یا سیستم خنثی سازی).
نکته حائز اهمیت : در بسیاری از پروژه ها، سیکلون به عنوان مرحله اول نصب می شود تا بار گردوغبار را به شدت کاهش دهد، سپس یک فیلتر کیسه ای مسئول رساندن غلظت ذرات به حد استاندارد خروجی است. این ترکیب، عمر بگ ها را افزایش و هزینه تعویض را کاهش می دهد.
نکات و قواعد مهم عملکردی مهم در سیکلون
سرعت مناسب در ورودی: معمولا محدوده ای از سرعت گاز که هم گردابه قوی ایجاد کند و هم افت فشار بیش از حد نداشته باشد انتخاب می شود. انتخاب سرعت بیش از اندازه، سایش را افزایش می دهد.*
*(در شرایط عادی با وقتی سیکلون کارایی کمتری داشته باشد سرعت بین 3200تا 3950 fpm با افت فشار حدودی 0.65تا 1.25 inWg و در سیکلون هایی با کارایی بالاتر سرعت هوا بین 3950-4750 fpm و افت فشار میتواند در حدود 2.6-5.8 inWg متغیر باشد)
- طول و قطر لوله خروجی (Vortex Finder): طول کافی برای جلوگیری از مکش ذرات از قیف و قطر مناسب برای موازنه بین راندمان و افت فشار ضروری است.
- قطر بدنه سیکلون: هرچه قطر کمتر باشد، میدان گردابی قوی تر و جداسازی ذرات ریزتر بهتر است؛ اما افت فشار افزایش می یابد و احتمال گرفتگی بالا می رود.
- زاویه مخروط: مخروط باریک تر، مسیر طولانی تری برای افتادن ذرات فراهم میکند اما ممکن است افت فشار و حساسیت به گرفتگی را افزایش دهد.
- کیفیت آب بندی تخلیه: استفاده از والو ستاره ای (روتاری ولو) یا قفل هوایی جهت جلوگیری از برگشت هوا از پایین بسیار مهم است. هرگونه نشتی هوا از قسمت پایین سیکلون می تواند راندمان را به شدت کاهش دهد.
- مقاومت در برابر سایش: برای ذرات ساینده، لاینینگ ضدسایش در نقاطی مثل ورودی، دیواره استوانه ای و اتصال مخروط توصیه می شود.
- درزگیری و نشتی: هر نشتی در فلنج ها، دریچه بازدید و بدنه، میدان جریان را مختل و راندمان را کم میکند.
- محدودیت دما: بسته به متریال (کربن استیل، استنلس استیل، روکشهای نسوز)، سیکلون می تواند در دماهای بالا کار کند؛ انتخاب متریال را با توجه به کثیفی گاز، خوردگی و شوک حرارتی انجام دهید.
نحوه نصب و راهاندازی سیکلون
برای انجام این کار باید شرایط و دستورالعمل های زیر را به ترتیب رعایت نمود:
- فونداسیون و تکیهگاه مطمئن برای مهار ارتعاشات و بار وزنی.
- جهتگیری درست ورودی – خروجی مطابق نقشه سازنده (راستگرد – چپگرد)
- داکتکشی اصولی: پرهیز استفاده از زانویی تند بلافاصله قبل از ورودی؛ استفاده از قطعه مستقیم برای آرامسازی جریان
- فلنج ها و گسکت های مرغوب جهت جلوگیری از نشتی.
- لوله خروجی (Vortex Finder) دقیقا طبق دستورالعمل باید باشد. چنانچه کوتاه یا بلند بودن بیش از حد، راندمان را کم میکند.
- قیف و تخلیه گردوغبار: نصب قفل هوایی روتاری ولو یا Double Flap برای جلوگیری از ورود هوا از پایین.
- کنترل افت فشار (ΔP) با مانومتر؛ ΔP پایدار نشانه عملکرد پایدار است.
- مسیر دسترسی برای سرویس: دریچه های بازدید در بخش های مهم سازه مثلا : ورودی، بدنه، مخروط، قیف
- ایمنی انفجار غبار (در صورت نیاز): چاهک تخلیه بار الکترواستاتیکی، پانل رهاساز فشار، جداساز شعله و سیستم Earthing.
- تست سرد و گرم: بررسی نشتی با دود – مه مصنوعی
نحوه نگهداری و عیب یابی سیستم سیکلون
بازرسی هفتگی: بررسی نشتی های مرئی، شنیدن صداهای غیرعادی، کنترل سطح گردوغبار در قیف.
بازرسی ماهانه: ثبت اختلاف فشار ΔP (افت فشار) و مقایسه با عدد مرجع؛ هر تغییر ناگهانی میتواند نشانه گرفتگی یا نشتی باشد.
بازرسی فصلی: کنترل ساییدگی در ناحیه ورودی و دیواره ها، بررسی وضعیت لاینینگ، سلامت روتاری ولو و آب بندیها.
سرویس سالانه: بازرسی کامل داخلی، اندازهگیری ضخامت موضعی (در خطوط سایشی)، تعویض گسکت ها و رنگ و پوشش محافظ.
عوامل موثر در کاهش راندمان سیکلون
کاهش راندمان جداسازی: نشتی از قیف یا فلنجها، بیش از حد کوتاه – بلند بودن لوله خروجی، افزایش رطوبت و چسبندگی ذرات، سرعت ورودی خارج از محدوده.
افزایش افت فشار: گرفتگی در لاین یا قیف، کاهش سطح مقطع ناشی از انباشت، داکتکشی ناصحیح.
سایش غیرمعمول: سرعت بیش از حد، ذرات بسیار ساینده، نبود لاینینگ مناسب.
بازگشت گردوغبار به خروجی: مکش از پایین به دلیل فقدان قفل هوایی یا نشتی قیف، طراحی نامناسب Vortex Finder.
سوالات متداول درخصوص سیکلون
۱) آیا سیکلون به تنهایی می تواند همه ذرات را حذف کند؟
برای ذرات درشت و متوسط بله؛ اما برای دستیابی به خروجی بسیار تمیز و عاری از هر گونه مواد معلق بسیار ریز معمولا مرحله دوم مثل بگ فیلتر لازم است. یا میتوانید از اسکرابرهای صنعتی استفاده کنید.
۲) حداکثر دمای قابل تحمل چقدر است؟
به متریال بدنه و آب بندی ها بستگی دارد. سیکلون های فولادی با عایق و گسکت مناسب می توانند در دماهای بالا کار کنند.
۳) اگر پودر ما ساینده باشد چه کنیم؟
استفاده از لاینینگ ضدسایش در نواحی حساس (ورودی، دیواره استوانه، محل اتصال مخروط) سیکلون و تنظیم سرعت مکندگی دستگاه متناسب با ذرات معلق توصیه می شود.
4) چرا گردوغبار از خروجی بالا برمیگردد؟
معمولا ناشی از نشتی در قیف، نبود قفل هوایی یا طراحی نامناسب Vortex Finder است. این نقاط را بررسی و اصلاح کنید.
۶) علت اصلی افزایش ناگهانی افت فشار چیست؟
گرفتگی قیف و مسیر، تجمع رطوبتی، یا تغییر در داکتکشی. ابتدا مسیر تخلیه و درزگیری ها را چک کنید.
۷) آیا میتوان چند سیکلون را موازی کرد؟
بله. مولتی سیکلون برای دبی های بالا و جداسازی بهتر ذرات ریزتر بهکار می رود.
